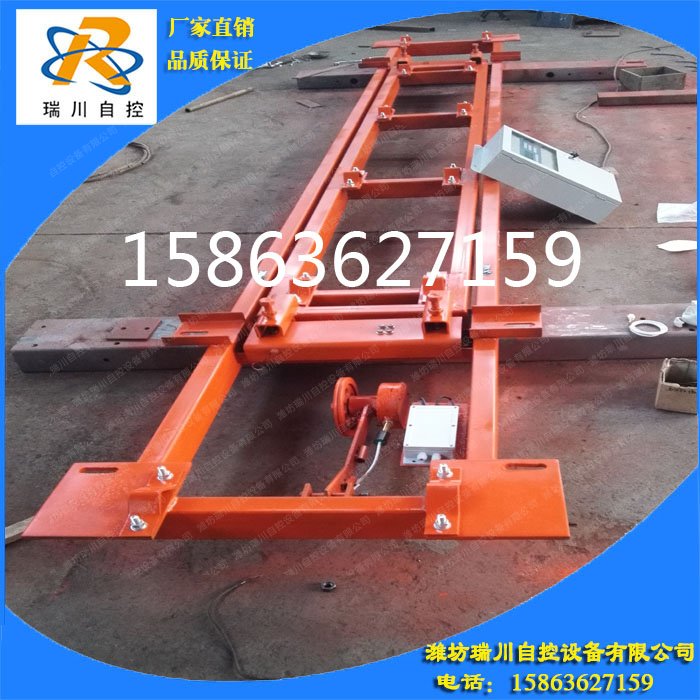

   矿用电子皮带秤由秤架，称重传感器，速度传感器，计量仪表和隔爆兼本安直流稳压电源5部分组成。一般为了方便统计计量数据，还会在煤矿调度室增加一套上位机软件和打印机。

   矿用电子皮带秤电气计量仪表以STM32F103VB处理器为硬件核心，扩展了以太网接口、RS485通讯接口、频率采集、AD、开关量采集、实时时钟、液晶显示器、红外遥控嚣接口和键盘。RS485通讯接口选用SN75LBC184，它具有较强的抗雷击能力，对一些环境此较恶劣的现场，可直接与传输线相接而不需要任何外加保护元件，为了增强仪表的抗干扰能力，选用TLP521将处理器和SN75LBC184进行隔离，选用DC／DC模块IB0505将SN75LBC1 84的供电电源与仪表主电路电源隔离。D1～D4为稳压二极管，D1和D3的稳压值为12V，D2和D4的稳压值为7V，以保证将信号幅值限定在-7～12 V之间，提高抗过压的能力。
