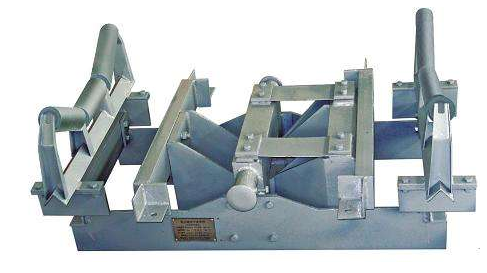

双托辊电子皮带秤
发布时间：2017-08-24
双托辊电子皮带秤，在水泥厂得到广泛应用。在建材、化工、电力等行业，有许多用带式输送机输送的大宗固体物料需要在输送过程中进行计量，如原煤、石灰石、粘土、铁粉、熟料等，它的特点是采用通用皮带输送机，产量大，速度快，长度在几十米到几百米，皮带速度可达1-2m/s，给计量装置提出了很高的要求。
工作原理：
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
特点：
1)采用双托辊、平移式传力机构、平行簧片，载荷直接加在称重传感器上。
2)通过调整螺栓直接安装在带式输送机机架上，安装简单方便，调整容易。
3)可方便地实现砝码标定，砝码重量直接代表物料重量，没有杠杆比，直观准确。
4)称量台无转动和磨损部件，无配重，使用后不会改变称量台平衡，容易维护和保养。
5)采用用户原有输送机，不改变原输送机运行参数，不改变原工艺布置，既适于新装，又适于改造。
