定量皮带秤的承载器的作用
发布时间：2018-07-21
定量皮带秤的承载器
由于尺寸的限制，定量皮带秤的托架通常采用一套称量托辊的单杠杆式或直接承重式承载器，由于托辊之间的间距很短，通常只有200mm~600mm，所以也有双悬挂支架，由一个杠杆双辊支架或两组称重辊组成。由于定量给料皮带秤的皮带速度通常较慢，因此材料层较厚，载体重量与材料重量的比例较小，具有直接承重结构的载体的优点更多突出。

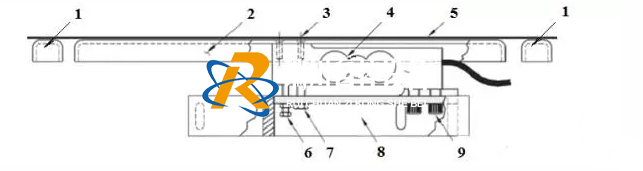

定量给料机称量中等和小规模的轻质材料，如烟草，食品，谷物，动物饲料，肥料，粉末添加剂，水果，蔬菜等，当喂食范围从几十公斤每小时到三到五每小时。在10吨时，经常使用新型载体结构，滑动床型承载器。滑床式承载器的结构原理如图所示。与皮带5的接触不再是称重辊，而是滑床式载体的不锈钢承载滑动床2。带5由聚氨酯或聚乙烯制成。材料非常轻，这确保了皮带和承重滑动床之间的摩擦非常小，减少了皮重和耐用性。承载滑动床通过螺钉3直接连接到测力传感器4的顶部，并且测力传感器4的底部通过螺钉9安装在固定基座8上。
定量皮带秤设计需要注意载体的所有细节。例如，称重传感器优选地安装在皮带秤的框架外部，以便快速清洁和校准。可以使用皮带支撑升降机轻松校准秤的对齐调整。
载波中使用的称重传感器灵敏度应不低于2mV / V，并且称重传感器的容量应留有余量。
